Willkommen beim magnetischen Schienensystem von Qub! Dieses innovative System bietet eine stilvolle und flexible Möglichkeit, Beleuchtung in Ihr Interieur zu integrieren. In dieser Anleitung führen wir Sie Schritt für Schritt durch die Installation und Nutzung des Schienensystems.

Lieferumfang

• Magnetische Schiene

• Stromversorgungseinheit (erhältlich als Variante mit 100 W, 200 W und 250 W)

• Endkappen

• Dichtungsstreifen (optional verwendbar, zuschneidbar)

• Magnetische Lampen (optional, abhängig von Ihrer Bestellung)

Benötigtes Material:

• Bohrmaschine

• Kleiner Metallbohrer

• Wasserwaage

• Schraubendreher

• Bleistift

• Maßband

• Montagehalterungen und Schrauben (nicht im Lieferumfang enthalten)

Schritt-für-Schritt-Installation

1. Vorbereitung

1. Bestimmen Sie den gewünschten Standort für die Schiene und messen Sie die Länge aus.

2. Stellen Sie sicher, dass die Montagefläche eben und stabil ist.

3. Schalten Sie den Strom aus, bevor Sie beginnen.

2. Montage der Schiene

• Die Schiene hat keine vorgebohrten Löcher. Sie können diese mit einem kleinen Metallbohrer selbst an der gewünschten Stelle in die Schiene bohren.

• Markieren Sie die Bohrlöcher und setzen Sie bei Bedarf Dübel ein.

• Die Schiene kann direkt an der Decke oder Wand montiert werden. Es sind keine Montagehalterungen erhältlich, es sei denn, Sie möchten die Schiene mit Abhängungen (separat erhältlich) frei hängend montieren.

• Klicken Sie die mitgelieferten Endkappen für eine saubere Verarbeitung in die Schiene.

• Optional können Sie den Dichtungsstreifen zuschneiden und in die Schiene einsetzen.

3. Anschluss an die Stromversorgung

• Bohren Sie ein kleines Loch in die Schiene, um das Stromkabel hindurchzuführen.

• Schließen Sie die Stromversorgungseinheit an die Schiene an.

• Stellen Sie sicher, dass alle elektrischen Verbindungen korrekt sind.

• Schalten Sie den Strom wieder ein und testen Sie die Schiene.

4. Montage der magnetischen Beleuchtung

• Setzen Sie die Lampen einfach auf die Schiene.

• Achtung: Lampen können nicht an einer Verbindungsstelle oder am Netzteil montiert werden.

• Überprüfen Sie, ob die Lampen sicher befestigt sind und funktionieren.

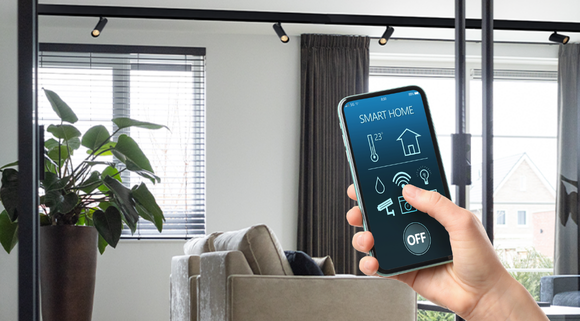

Zigbee und intelligente Steuerung

Die Leuchten im magnetischen Schienensystem funktionieren mit Zigbee. Dabei handelt es sich um ein drahtloses Kommunikationsprotokoll, das häufig für intelligente Beleuchtung verwendet wird.

Was ist Zigbee?

• Zuverlässige Kommunikation – Befehle werden immer bestätigt.

• Kompatibel mit Smart-Home-Systemen – funktioniert mit Philips Hue, Homey und Google Home.

• Energieeffizient – verbraucht weniger Strom als WLAN.

• Vielseitig einsetzbar – für Beleuchtung, Schalter und Sensoren geeignet.

Mit Zigbee verbinden

1. Stellen Sie sicher, dass Sie eine Zigbee-Bridge wie Philips Hue oder Homey haben (nicht im Lieferumfang enthalten).

2. Versetzen Sie die Lampen durch Ein- und Ausschalten der Stromversorgung in den Kopplungsmodus (sie werden blinken).

3. Befolgen Sie die Anweisungen der Bridge, um die Lampen zu koppeln.

4. Bedienen Sie die Lampen nur über die App – nicht über einen Wandschalter.

5. Probleme beim Koppeln? Setzen Sie die Lampen zurück, indem Sie sie 5-mal in die Schiene ein- und ausklicken, während sie mit Strom versorgt werden.

Touchlink-Kopplung

Zigbee-Dimmer können ohne Controller/Hub mit Touchlink-unterstützender Hardware wie Fernbedienungen oder drahtlosen Schaltern gekoppelt werden.

Wichtige Hinweise

• Zigbee funktioniert nicht direkt mit einem Smartphone; eine Bridge ist immer erforderlich.

• Prüfen Sie beim Kauf, ob zusätzliche Zigbee-Produkte kompatibel mit Ihrem System sind.

Fehlerbehebung bei der Installation

• Lampen reagieren nicht? Setzen Sie sie zurück, indem Sie sie 5-mal in die Schiene ein- und ausklicken oder den Schalter 5-mal ein- und ausschalten.

• Lampen blinken im Kopplungsmodus nicht? Setzen Sie sie mit demselben Verfahren zurück.

Erweiterungsmöglichkeiten

Ja, das System ist modular. Sie können zusätzliche Schienen und Lampen hinzufügen und es einfach mit Ihrem bestehenden Zigbee-Netzwerk verbinden.

Verwendung und Pflege

• Die Lampen können einfach versetzt werden.

• Reinigen Sie die Schiene und die Lampen mit einem trockenen oder leicht feuchten Tuch.

• Überprüfen Sie regelmäßig die Befestigungen und Anschlüsse.

Häufig gestellte Fragen

• Kann ich die Schiene kürzen?
  Ja, mit einer Bügelsäge. Achten Sie darauf, dass die Enden sauber bearbeitet sind.

• Sind die Lampen dimmbar?
  Ja, sofern sie korrekt mit einer Zigbee-Bridge oder einem kompatiblen Dimmer verbunden sind.

• Kann ich mehrere Schienen miteinander verbinden?
  Ja, es sind Verbindungsstücke zur Erweiterung erhältlich.

Viel Erfolg mit Ihrem magnetischen Schienensystem und viel Freude an Ihrer neuen Beleuchtung!
