Willkommen beim 3-Phasen-Schienensystem von Qub! Dieses professionelle Beleuchtungssystem bietet eine flexible und effiziente Möglichkeit, Beleuchtung in verschiedenen Umgebungen wie Geschäften, Büros und Ausstellungsräumen zu installieren. In den letzten Jahren wird 3-Phasen-Schienenbeleuchtung auch zunehmend in Wohnhäusern eingesetzt. Dieses System ermöglicht es, verschiedene Beleuchtungsgruppen unabhängig voneinander zu schalten und zu dimmen.

Warum 3-Phasen-Schienenbeleuchtung wählen?

• Flexibel: Spots und Leuchten lassen sich einfach versetzen und anpassen.
• Effizient: Ein Stromanschluss versorgt mehrere Leuchten.
• Langlebig: kompatibel mit älteren und neuen Beleuchtungssystemen.
• Vielseitig: ideal für gewerbliche und private Anwendungen.

Lieferumfang

Unser 3-Phasen-Schienensystem wird je nach Bestellung mit den folgenden Komponenten geliefert:

• 3-Phasen-Schiene (erhältlich in 1, 2, 3 oder 4 Metern, in Weiß oder Schwarz)
• Stromanschluss zur Stromversorgung (standardmäßig bei jeder Schiene enthalten)
• Endkappen für einen sauberen Abschluss (standardmäßig an jeder Schiene enthalten)
• Verbindungsstücke (optional) zum Verbinden mehrerer Schienen
• 3-Phasen-Leuchten, wie Spots oder lineare Leuchten

Benötigte Werkzeuge

• Bohrmaschine
• Schraubendreher
• Maßband
• Wasserwaage
• Linienlaser
• Bleistift
• Dübel und Schrauben (abhängig von der Montagefläche, nicht im Lieferumfang enthalten)

Was ist 3-Phasen-Schienenbeleuchtung?

Ein 3-Phasen-Schienensystem enthält vier Kupferleiter: drei Phasenleiter (L1, L2 und L3) und einen Neutralleiter (N). Dadurch können Sie auf einer Schiene drei separate Stromkreise einrichten, die unabhängig voneinander geschaltet und gedimmt werden können. So können Sie verschiedene Zonen in einem Raum separat steuern.

Montageanleitung

1. Vorbereitung

1. Bestimmen Sie den gewünschten Montageort und messen Sie die Länge aus.
2. Sorgen Sie für eine ebene und stabile Montagefläche.
3. Schalten Sie den Strom aus, bevor Sie beginnen.

2. Montage der Schiene

1. Markieren Sie die Befestigungspunkte an der Decke oder Wand.
2. Bohren Sie die Löcher und setzen Sie bei Bedarf Dübel ein.
3. Befestigen Sie die Schiene sicher mit Schrauben.
4. Bringen Sie die Endkappen an den Enden der Schiene an.
5. Bei Bedarf können Sie mehrere Schienen mit Verbindungsstücken verbinden.
6. Die Schiene kann auch freischwebend montiert werden – mit Pendelsets und Stahlseilen.
7. Achten Sie auf die Polarität! Eine falsch montierte Schiene funktioniert nicht. Überprüfen Sie die Markierungen und stellen Sie sicher, dass der Stromanschluss korrekt angebracht ist.

3. Montage von Verbindungsstücken

1. Lösen Sie die Schrauben, lassen Sie sie jedoch im Verbindungsstück stecken.
2. Setzen Sie das Verbindungsstück korrekt in die Schiene ein und achten Sie auf die Nuten.
3. Ziehen Sie die Schrauben fest, um die Schienen sicher miteinander zu verbinden.

4. Befestigung der Schiene an der Decke

1. Wählen Sie die passenden Dübel und Schrauben für Ihre Decke.
2. Halten Sie die Schiene an die Decke und markieren Sie die Bohrlöcher.
3. Montieren Sie die Schiene sicher mit Schrauben.
4. Arbeiten Sie für eine einfache Installation vorzugsweise zu zweit.

5. Anschluss an die Stromversorgung

1. Befestigen Sie den Stromanschluss an einem Schienenende oder verwenden Sie eine Mitteleinspeisung.
2. Schließen Sie die Verkabelung gemäß der Phaseneinteilung (L1, L2, L3 und N) korrekt an.
3. Überprüfen Sie, ob die elektrischen Verbindungen fest und korrekt ausgeführt sind.
4. Optional: Schließen Sie ein Steckdosenmodul oder eine Notbeleuchtung an die Schiene an.
5. Schalten Sie den Strom ein und testen Sie die Schiene.

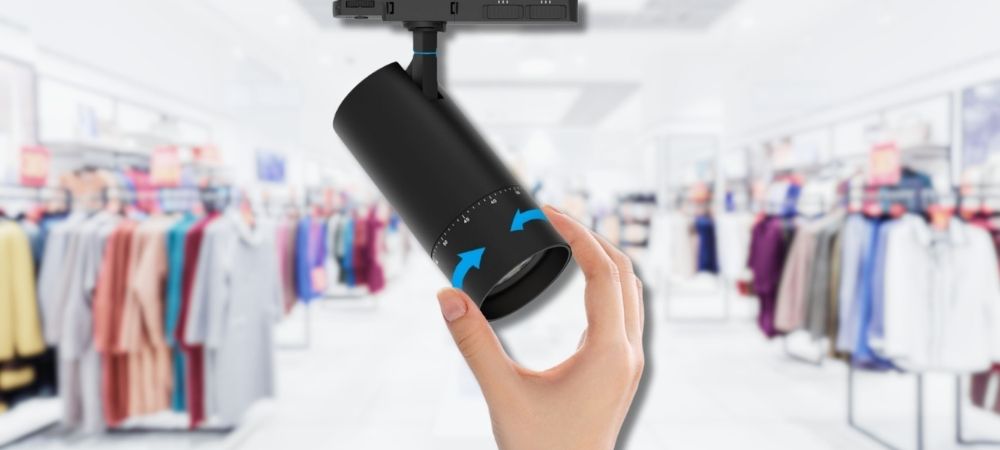

6. Einsetzen der Leuchten

1. Wählen Sie eine geeignete Position auf der Schiene.
2. Drehen und klicken Sie die Leuchte in die Schiene.
3. Wählen Sie die gewünschte Phase (L1, L2 oder L3) aus.
4. Überprüfen Sie, ob die Beleuchtung ordnungsgemäß funktioniert.

Verwendung und Wartung

• Umplatzieren: Leuchten können einfach verschoben oder neu positioniert werden.
• Private Nutzung: Für den Heimgebrauch geeignet, beispielsweise wenn Sie zwei verschiedene Lampen separat schalten möchten.
• Wartung: Reinigen Sie die Schiene und Leuchten mit einem trockenen oder leicht feuchten Tuch.
• Kontrolle: Überprüfen Sie regelmäßig die Befestigungen und Anschlüsse.

Häufig gestellte Fragen

Kann ich mehrere Schienen miteinander verbinden?

Ja, verwenden Sie hierfür die speziellen Verbindungsstücke.

Sind die Leuchten dimmbar?

Dies hängt vom Leuchtentyp und der verwendeten Stromversorgung ab. Beachten Sie die Produktspezifikationen.

Wie schalte ich zwischen den Phasen um?

Die meisten 3-Phasen-Leuchten verfügen über einen Schalter am Adapter, mit dem Sie zwischen L1, L2 und L3 wechseln können.

Was kann ich tun, wenn meine Leuchten nicht funktionieren?

Überprüfen Sie, ob die Schiene korrekt montiert und der Stromanschluss ordnungsgemäß angeschlossen ist. Achten Sie auf die Polarität und stellen Sie sicher, dass die Schiene nicht verkehrt herum montiert wurde.

Kontakt und Support

• Website: www.qub.nl
• E-Mail: info@qub.nl
• Adresse: Bedrijvenpark Twente 322 E, 7602 KL Almelo

Warum Qub-Schienenbeleuchtung?

Qub bietet hochwertige 3-Phasen-Schienenbeleuchtung, die einfach zu installieren und vielseitig einsetzbar ist. Unser Sortiment umfasst verschiedene Schienen, Leuchten und Zubehör für gewerbliche sowie private Anwendungen. Bestellen Sie einfach online und profitieren Sie von schneller Lieferung und fachkundiger Beratung.

Viel Erfolg mit Ihrer 3-Phasen-Schienenbeleuchtung und viel Freude an Ihrer neuen Beleuchtung!
