Willkommen beim 1-Phasen-Schienensystem von Qub. Mit diesem System installieren Sie auf einfache und flexible Weise Beleuchtung in Ihrem Zuhause oder in gewerblichen Räumen. Ideal für Privatpersonen und Unternehmen, die ein modernes, flexibel positionierbares Beleuchtungssystem wünschen.
In dieser Anleitung
Verpackungsinhalt
Je nach Ihrer Bestellung erhalten Sie:
1-Phasen-Schiene
Erhältlich in 1 oder 2 Metern, in Weiß oder Schwarz.
Stromanschluss
Für die Stromzufuhr. Standardmäßig befindet sich die Einspeisung am Anfang jeder Schiene.
Endkappen
Für einen sauberen Abschluss. Jede 1 oder 2 Meter lange Schiene wird mit einer Endkappe geliefert.
Verbindungsstücke (optional)
Zum Verbinden mehrerer Schienen.
Schienenspots oder Pendelleuchtenadapter
Geeignet für Philips-Hue-Leuchtmittel.
Abdeckstreifen (optional)
Für einen sauberen Abschluss der Schiene.
Benötigtes Werkzeug
- ✓Bohrmaschine
- ✓Schraubendreher
- ✓Maßband
- ✓Wasserwaage
- ✓Linienlaser (optional)
- ✓Bleistift
- ✓Dübel und Schrauben (nicht enthalten)
Schritt für Schritt installieren
Sicherheit zuerst: Schalten Sie den Strom aus, bevor Sie beginnen.
Vorbereitung
- Legen Sie den gewünschten Standort fest und messen Sie die Länge der Schiene.
- Achten Sie darauf, dass die Montagefläche eben und stabil ist.
- Schalten Sie den Strom aus.
Schiene auf die passende Länge sägen (optional)
- Berücksichtigen Sie die zusätzliche Länge, die Verbindungs- und Anschlussstücke hinzufügen können.
- Sägen Sie die Schiene mit einer Metallsäge auf die passende Länge.
- Bringen Sie bei Bedarf eine neue Aussparung für das Verbindungsstück an, damit es korrekt in die Schiene passt.
Schiene montieren
- Wählen Sie passende Dübel und Schrauben für Ihre Decke oder Wand.
- Halten Sie die Schiene an die Decke und markieren Sie die Bohrlöcher.
- Montieren Sie die Schiene sicher mit Schrauben.
Tipp: Arbeiten Sie am besten zu zweit, das macht die Installation deutlich einfacher.
Anschluss an die Stromversorgung
Die Schiene kann auf drei Arten angeschlossen werden:
- Endeinspeisung – standardmäßig enthalten
- Mitteleinspeisung – zum Anschließen des Stroms in der Mitte der Schiene
- Eck-Einspeisung – für eine Eckmontage
Entfernen Sie die Abdeckung des Stromanschlusses mit einem Schraubendreher und schließen Sie die Verkabelung an:
Schalten Sie den Strom wieder ein und testen Sie die Schiene.
Endeinspeisung
Mitteleinspeisung
Verbinder montieren (optional)
- Lösen Sie die Schraube des Verbinders.
- Schieben Sie den Verbinder richtig in die Schiene.
- Prüfen Sie, ob die Kupferstreifen guten Kontakt haben.
- Ziehen Sie die Schraube wieder fest, um die Schienen sicher zu verbinden.
Leuchten einsetzen

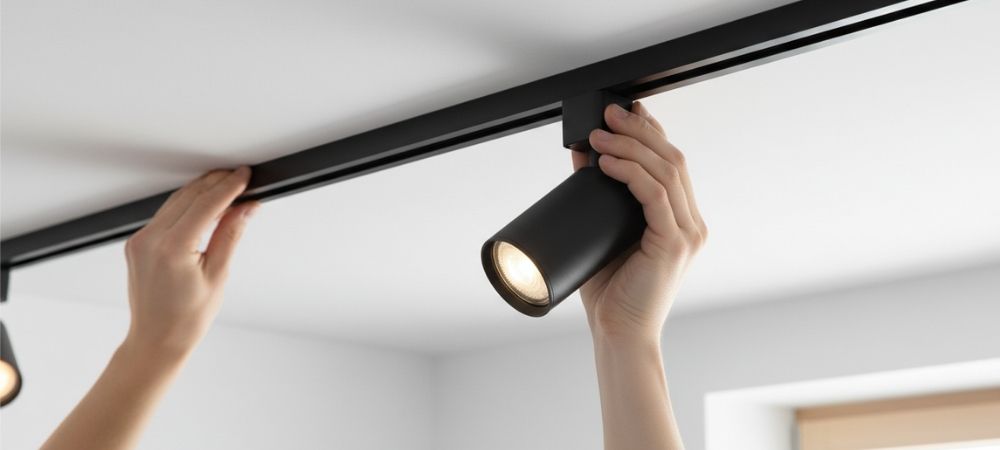

Schienenstrahler einsetzen
Schieben Sie das Blöckchen nach unten, klicken Sie den Schienenstrahler in die Schiene und ziehen Sie ihn fest.
Pendelleuchtenadapter einsetzen
- Schrauben Sie den Adapter auf.
- Schließen Sie die Drähte richtig an: L (Phase), N (Neutralleiter), Erde (falls vorhanden).
- Schrauben Sie den Adapter zu und montieren Sie die Lampe.
Leuchtmittel in den Schienenstrahler einsetzen
- Schrauben Sie das Gehäuse des Schienenstrahlers ab, um an die Fassung zu gelangen.
- Setzen Sie ein LED-Leuchtmittel in die Fassung ein.
- Schrauben Sie das Gehäuse wieder fest.
Achtung: nur für LED-GU10-Leuchtmittel geeignet.
Verwendung und Wartung
Schienenbeleuchtung ist wartungsarm. Mit diesen Maßnahmen bleibt Ihr System ordentlich und sicher in Betrieb.
Achtung: Schalten Sie immer den Strom aus, bevor Sie die Schiene reinigen, Leuchten versetzen oder ein Leuchtmittel austauschen.
Leuchten versetzen
- Schalten Sie den Strom aus.
- Lösen Sie den Schienenstrahler und nehmen Sie ihn aus der Schiene.
- Klicken Sie den Schienenstrahler an der neuen Position in die Schiene und ziehen Sie ihn wieder fest.
Reinigung
- Reinigen Sie die Schiene und Leuchten mit einem trockenen oder leicht feuchten Tuch.
- Achten Sie darauf, dass keine Feuchtigkeit in die Schiene oder an die Anschlüsse gelangt.
Leuchtmittel austauschen
- Schalten Sie den Strom aus und lassen Sie das Leuchtmittel abkühlen.
- Schrauben Sie das Gehäuse des Schienenstrahlers ab und entfernen Sie das alte Leuchtmittel.
- Setzen Sie ein neues LED-GU10-Leuchtmittel ein und schrauben Sie das Gehäuse wieder fest.
Regelmäßig überprüfen
- Überprüfen Sie, ob die Schiene noch fest an Decke oder Wand sitzt.
- Überprüfen Sie, ob Verbinder und Schienenstrahler fest angezogen sind.
Häufig gestellte Fragen
Kann ich mehrere Schienen verbinden?
Ja, verwenden Sie dafür Verbinder.
Sind die Leuchten dimmbar?
Ja, die Schiene ist in Kombination mit dimmbaren Leuchtmitteln dimmbar. Unsere Leuchten sind auch für Philips-Hue-Leuchtmittel geeignet, sodass Sie sie einfach in Ihr Smart-Home-System integrieren können.
Kann ich eine Pendelleuchte an der Schiene montieren?
Ja, mit einem 1-Phasen-Pendelleuchtenadapter können Sie eine Pendelleuchte Ihrer Wahl einfach an der Schiene befestigen.
